Компьютерная система управления и учета нефтепродуктов в резервуарном парке

Состав системы

  • ПЭВМ со специализированным ПО, связанная со всеми элементами системы.
  • уровне-плотномеры ИПЖ-18.
  • блоки управления уровне-плотномерами.

Система является единственной украинской системой автоматических измерений, позволяющей в полной мере выполнить требования «Инструкции о порядке приема, транспортирования, сбережения, отпуска и учета нефти и нефтепродуктов на предприятиях и в организациях Украины» от 20.05.2008 г. № 281/171/578/155. Эта инструкция требует измерять уровень (точность ±1мм), температуру (точность ±0,5 ºС), плотность (точность ±0,5 г/л), причем плотность должна измеряться не менее чем в 3-х точках столба топлива.

Система управляет выдачей топлива через стояки автоналива, производит учет динамики движения топлива в резервуарах, как в литрах, так и в килограммах. Ее применение позволяет минимизировать потери, повысить экологическую безопасность объекта.

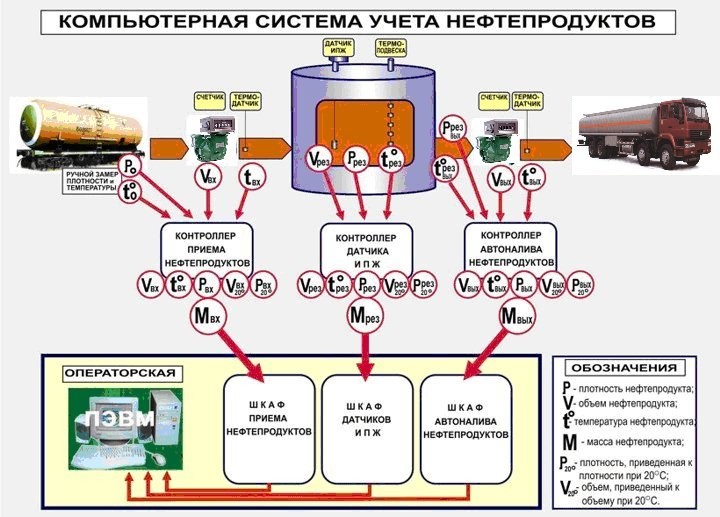

Принципиальная схема системы

Принцип работы уровне-плотномера состоит во взвешивании на электронных тензовесах контрольного буйка, подвешенного на нержавеющем тросике и перемещаемого сервоприводом в любую точку столба топлива. Программа может поддерживать любое количество уровне-плотномеров.

Прибор аттестован в Харьковском институте метрологии на Государственном эталоне уровня жидкости. При сравнении с другими системами учета нефтепродуктов, система имеет самое лучшее соотношение цена/точность измерений параметров нефтепродуктов.

Основные технические характеристики

  • точность измерения уровня топлива и подтоварной воды - ± 1 мм.
  • диапазон - 0,1 ÷ 18 метров.
  • точность измерения плотности топлива по всей высоте резервуара с автоматическим изменением шага - ± 0,5 г/л.
  • точность измерения температуры топлива ± 0,5о С.
  • исполнение особовзрывозащищенное 0ExSIIT5.

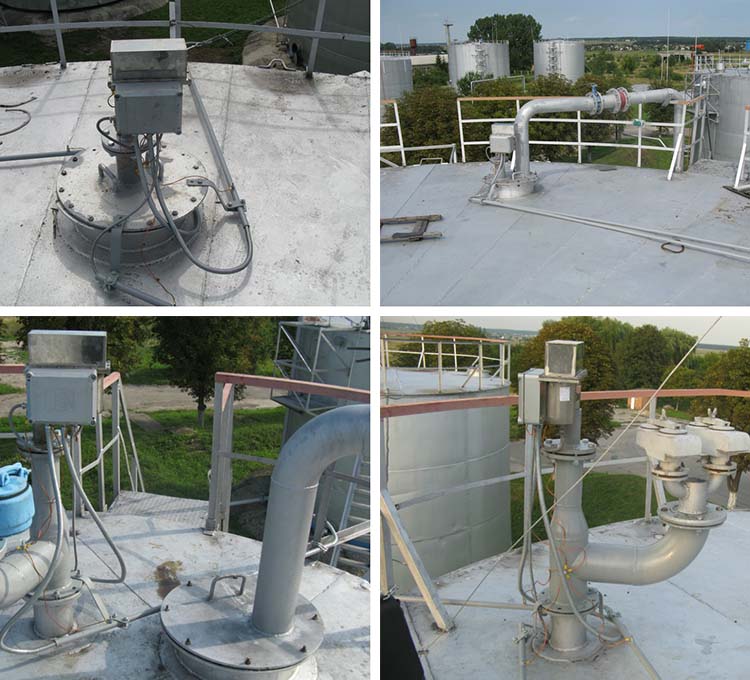

    itm 6

Уровне-плотномер ИПЖ-18

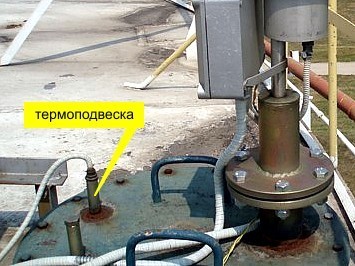

Термоподвеска

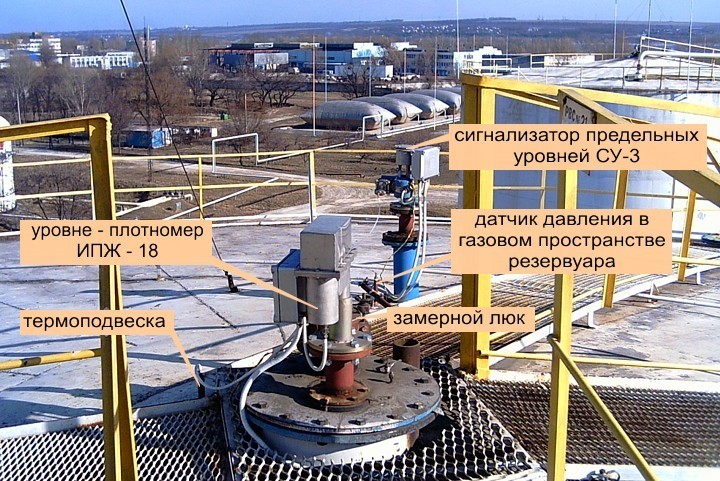

Измерительное оборудование на резервуаре РВС

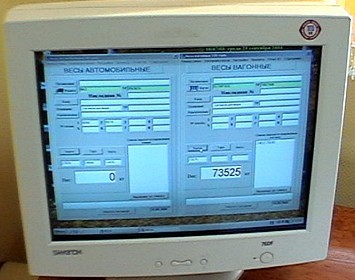

Компьютерная система управления и учета нефтепродуктов

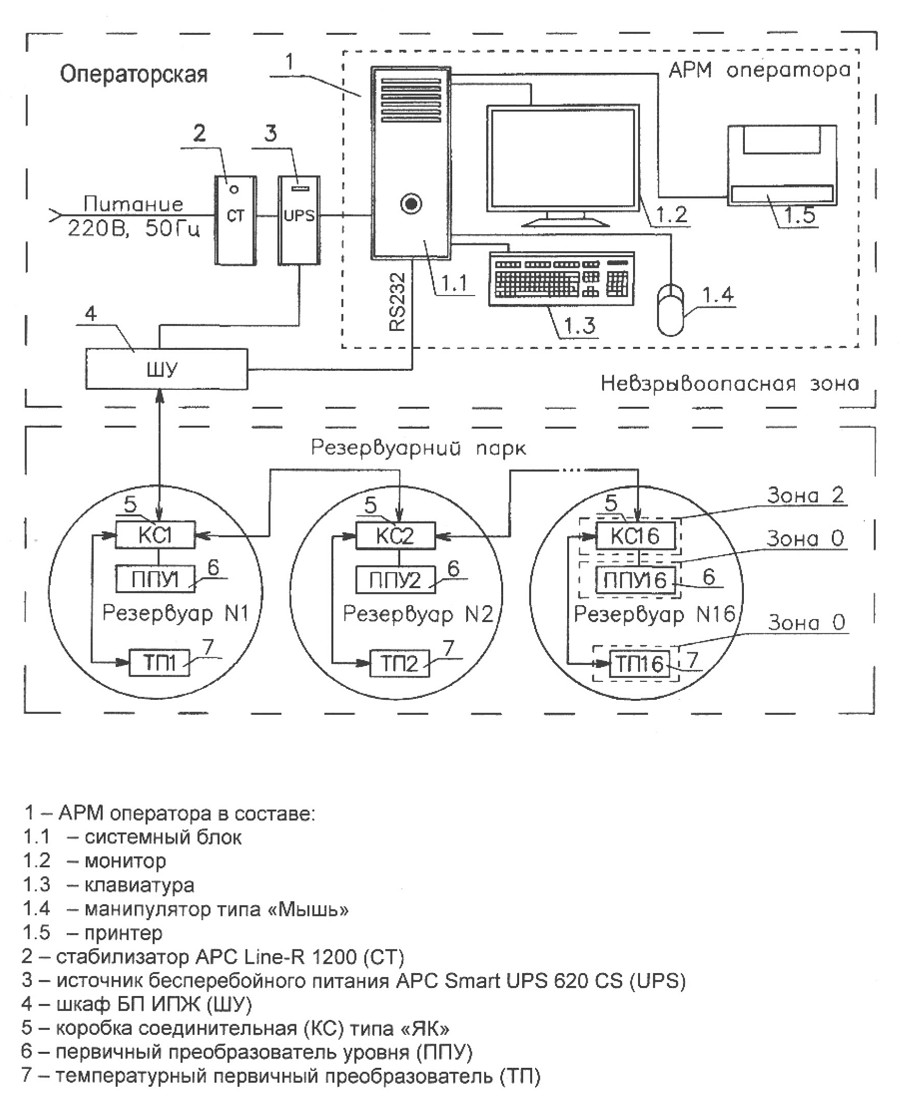

Структурная схема системы управления и учета нефтепродуктов
